[摘要]STORZ光源電源板的工作原理

[關健詞]STORZ光源    燒保險   無反應

STORZ公司在攝像系統中主要有兩款氙燈光源：175W（20131520）和300W（20134020）。

電源板的工作原理：

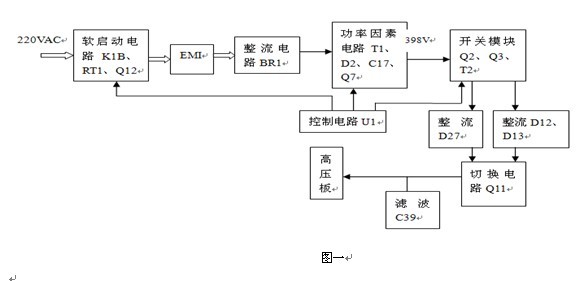

其工作方框圖如圖一所示。市電220V經軟啟動電路起緩沖作用，以減少對后面電路的損壞，起保護作用。通電后市電經熱敏電阻RT1向后面電路供電，當后面電路工作穩定后繼電器K1B才閉合。EMI電路抑制電網干擾，BR1、整流后得到200V直流電壓，再由功率因素電路（T1、D2、Q7、C17）提升電壓到398V，供給主開關電路（Q2、Q3、T2）降壓，一路經D27整流C39濾波得到約160V的直流電壓給高壓板升壓，得到2萬多伏的瞬間電壓擊穿氙燈內的氙氣、放電而點亮氙燈；一路經D12、D13整流C39濾波得到約14V的直流電壓，為擊穿后的氙燈提供大電流的正常工作電壓。此時切換電路Q11關閉，160電壓切斷，高壓電路停止工作。

故障現象：開機無反應，兩個1.6A/250V的保險燒毀,

維修：

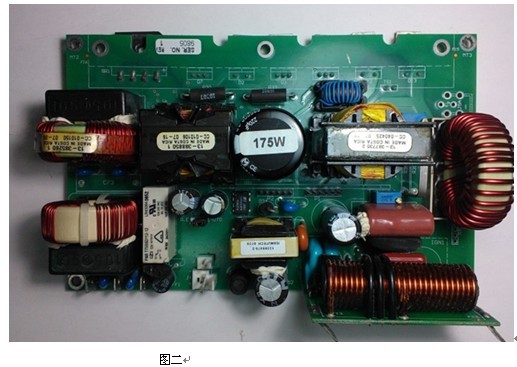

1.打開機蓋,目檢:RT1熱敏電阻炸斷，如下圖二所示左下角圓形保險F1上方。

2.用數字萬用表各元器件有無開、短路現象：圓形保險F1開路，場效應管Q7短路。

3.更換所有損壞的元器件，保險改換為0.8A250V的,取下高壓板。

4．接通電源開機，開關上的市電電源指示燈亮，風扇正常運轉。

5．用數字萬用表DC檔檢測：TP2：385V，正常；TP3：160V，正常；J4：12V，正常。

6．斷電，接上高壓板。開機，高壓板有高壓放電聲，高壓輸出正常。

7．斷電，高壓板的輸出端接上氙燈連接的高壓線。開機，氙燈亮一下，馬上就滅了，風扇也停止轉動，市電電源指示燈也不亮。

8．撥下電源線，檢查保險，燒斷。再更換，通電，也是同樣的故障現象。

9．更換保險，取下高壓，通電。檢測U1：第5腳無電壓輸出，其余各輸出腳正常。斷電，檢測U1的外圍元器件無損壞。更換U1（ML4824），通電，聽到繼電器“嗒”一聲響。檢測TP2、TP3的電壓均正常。

10．斷電，接上高壓板及氙燈高壓線，通電，氙燈點亮，工作正常。

分析：從最初的原始故障現象及維修過程中出現的現象來看，是由于U1損壞（第5腳無電壓輸出）所造成的。U1損壞，第5腳無電壓輸出，繼電器沒有接通短接熱敏電阻RT1，電流電壓從RT1經過。空載時，電流小，熱敏電阻RT1沒有發熱，電阻沒變大，工作正常；接上負載（氙燈）電流增大，熱敏電阻RT1沒有發熱，電阻迅速變大，RT1輸出端電壓降低，功率因素輸出為維持385V以上的電壓輸出，開關管Q1（IRFB18N50）導通率增大及負載加重，最終Q1燒壞短路，電流更大，熱敏電阻RT1炸斷，兩個1.6A/250V的保險燒毀，機器停止工作。

     總結：在平時維修過程使用保險管時，特別是大功率的，保險應該先選擇電流小開始進行檢測，會減少元器件的再一次燒壞，待機器工作正常后再原來標值的保險。
